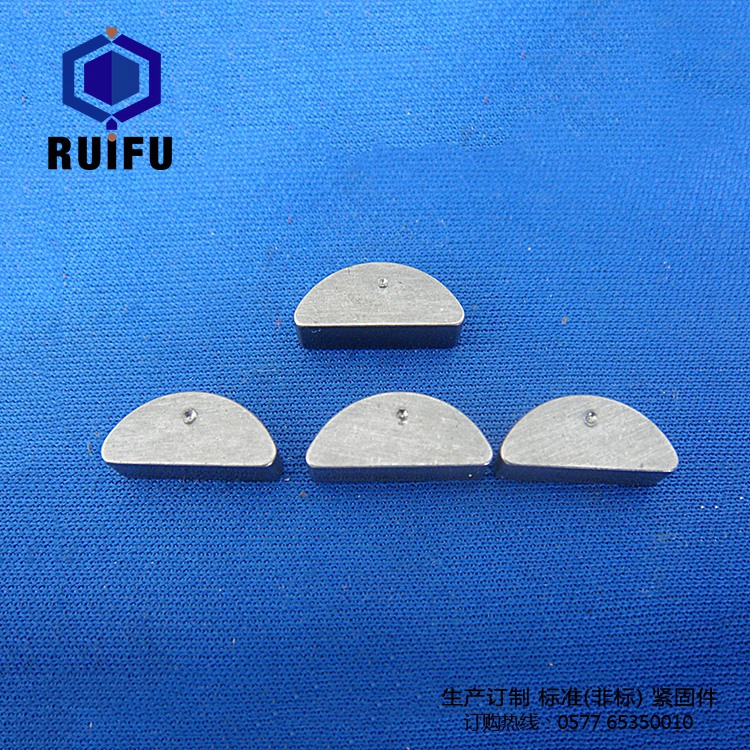

半圓鍵是鍵的一種,其上表面為一平面,下表面為半圓弧面,兩側面平行,俗稱月牙鍵。

半圓鍵特點

半圓鍵工作表面

半圓鍵工作表面為兩個側面,靠側面來傳遞轉矩。與平鍵一樣具有良好的對中性。

半圓鍵適應傾斜

鍵在軸槽中能繞槽底面弧曲率中心擺動,因此能自動適應輪轂鍵槽底面的傾斜。

半圓鍵優點

易加工,安裝方便。

半圓鍵缺點

軸上鍵槽較深,削弱了軸的強度,一般只在受力較小的部位采用。

半圓鍵應用場合

一般應用于輕載,適用于軸的錐形端部。

半圓鍵強度計算

計算內容:鍵的剪切

計算公式: 半圓鍵

式中:字母含義請參考圖1

b——鍵寬 mm

Mt——轉矩 kgf·mm

D——軸直徑 mm

k——鍵與輪轂的接觸高度 mm(查圖2)

l——鍵的工作長度 mm

[τ]——鍵連接的許用剪應力 kgf/mm2(查圖3)

注:如果鍵的強度不夠,可采用雙鍵。考慮到鍵的合理布置,兩個半圓鍵應該沿軸布置在一條直線上。雙鍵連接的強度按一個半鍵算。

當鍵連接的軸與輪轂為過盈配合時,如過盈量較小,則在校核強度時可不考慮過盈連接。

鍵的失效形式

工作面壓潰,鍵剪斷。

半圓鍵連接的特點是什么

1、半圓鍵工作表面為兩個側面，靠側面來傳遞轉矩。與平鍵一樣具有良好的對中性；

2、鍵在軸槽中能繞槽底面弧曲率中心擺動，因此能自動適應輪轂鍵槽底面的傾斜；

3、易加工，安裝方便；

4、軸上鍵槽較深，削弱了軸的強度，一般只在受力較小的部位采用。

半圓鍵的連接

鍵呈半圓形，其側面為工作面，軸上鍵槽是用尺寸與半圓鍵相同的半圓鍵槽銑刀銑出的，因而鍵在槽中能繞其幾何中心擺動以適應輪轂中鍵槽的斜度

半圓鍵連接工藝性較好，裝配方便；但軸上槽較深對軸的強度削弱較大。一般用于輕載靜連接中，適用于軸的錐形端部與輪轂的連接
